Méretek AutoCAD - mindent meg kell tudni
Méretek - egy fontos részlet a rajzban. Ezért úgy döntöttem, hogy megírom ezt a cikket, hogy mi van a méret AutoCAD, hogyan kell beállítani, és módosítsa a méreteket.
Méret AutoCAD komplex tárgy, egészében észlelik. Ez áll a mellék vonalak, méretvonalak nyilakkal (vagy rovátkák) és méret értékek.
A méret a méretvonalak nyilakkal, segédvonalak, a méretszövegetMinden méret alapvetően két csoportra oszthatók: lineáris és szögletes. Lineáris méretek jellemzik, mint paramétereket, mint hosszúság, szélesség, vastagság, magasság, átmérő, sugár. A szögletes mérete a szög jellemzi.
Szabályzat méretezés.
Ezek a szabályok hazánkban szabályozza GOST 2.307 - 68. Így kapcsolatba velük méretezési szabályokat. Azt tanácsolom, hogy követi ezeket a szabályokat akkor is, ha nem egy profi tervező vagy mérnök.
Most fogok összpontosítani, hogyan kell helyeznie egy bizonyos méretet a rajzot az AutoCAD.
Készítsen több objektum AutoCAD, és ismételjük meg mögöttem. Azt például, nyitott alaprajz. Mellesleg a téma részletesebben feltárja a mérete a szabad persze „Projekt létrehozása AutoCAD” ötlettől a nyomtatni. "
A „jelölések” a panel „méret”, kattintson a „Linear dimenzió”. Mint azt bizonyára már tudják, létezik egy speciális hívást AutoCAD parancsok eszközöket. A mi esetünkben, egy csapat „RZMLINEYNY”. Próbálja beírni az első betű a parancsot a parancssorban, például „RZML”. hozzáteszi egy parancsot a parancssorba. Most nyomja meg az „Enter”.
Hívjon lineáris mérete a „RZMLINEYNY” parancsotA parancssorban, akkor megkérdezi, hogy „indul az első segédvonal, vagy <выбрать объект>: ". Határozza meg a méret a bal egérgombbal az első pont az objektumra, majd a második.
A kérelem akkor jelenik meg a parancssorban: „A helyzet az méretvonal vagy [bszöveget / Text / Angle / vízszintes / függőleges / elforgatott]:”. Ie Most meg kell adnia a helyét a méretvonallal. GOST érték 10 mm.
Egyszerűen hozzárendeljük a kurzort a hely, ahová a méret a billentyűzet, adjon meg egy értéket a 10. Ebben az esetben, látni fogja, hogy ez az érték jelenik meg a számértéket. Most ne felejtse el megnyomni az „Enter”.
A gyorsabb teljesítményt, akkor nem adja meg a méret a lényeg, és a lényeg az objektum, amit szeretnénk méretezni.
Ehhez a válasz az első kérés az elején az első segédvonal, nyomja meg az „Enter”. Meg kell alkalmazni a beállítást „Válassza ki az objektumot.”

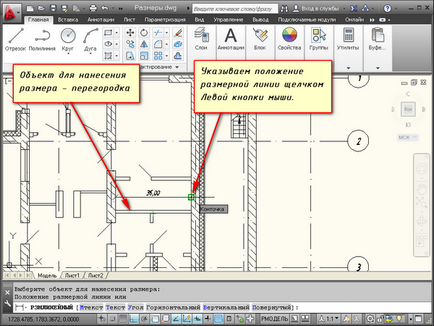

Most meg kell adni a tárgy, amelynek meg szeretné letenni a méretet. Például, én rámutatni a belső fal. És most hozzárendeljük a kurzort egy objektumra, majd a lineáris mérete eléri a számára. Itt a méretvonallal önkényes. Ezért kattints a bal egérgombbal bárhol.
Méretezett a „Select Objects” opciótMindig figyeljen a kérdésekre, amelyek megjelennek a parancssorban. Végtére is, szinte minden csapat AutoCAD saját lehetőségeket.
Lehetőségek, hogy lehet használni, ha a méret alkalmazás.
Miután prostanovki második pont mérete - az elején a második segédvonal a parancssorba megjelenik számos lehetőséget - bszöveget, szöveg, szög, vízszintesen, függőlegesen forog.
Nézzük, milyen lehetőségek vannak méretezve, amikor ezeket a lehetőségeket.

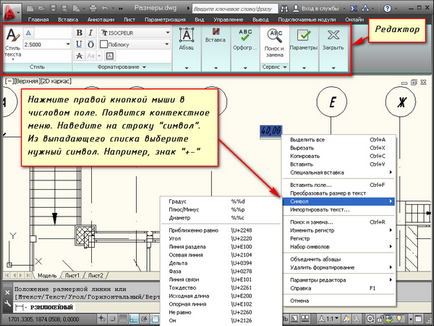

Itt lehet megváltoztatni a méretét maga az érték. Vagy az értéke hozzáadjuk a karakterek „+ -”, "
Option „bszöveget” a méretezésÍrja be a parancssorba az új számot. Továbbá, a szöveg is módosítható számos területen. Miután belépett az érték adja meg a helyzet a méretvonallal.
Option "szög". Ez lehetővé teszi, hogy módosítsa a szög a dimenzió szöveget.
Options "vízszintes / függőleges". Ez képes alkalmazása csak vízszintes vagy csak függőleges méreteit.
Option "Forgatás". Ez lehetővé teszi, hogy alkalmazza a lineáris mérete egy bizonyos szögben.
Azt hiszem, most már világos, hogy hogyan lehet letenni a méret a rajzon. Továbbá ne felejtsük el, hogy él a lehetőséggel alatt méretes AutoCAD.
