Méretezés rajzokon

Valószínűleg, ha lesz meglepő, de ma már egy másik tanulsága a téma „Lessons nanocad».

Az ötlet ez a lecke nem véletlen, hiszen gyakran kapok e-maileket kérdést, hogyan kell helyesen használni egy ilyen csodálatos csapat, a program nanoCAD a „méretek”.

Mint tudod, hogy a téma a mai: rajzok - méretezése.

Tárgy méretek nagyon terjedelmes, ezért úgy döntöttem, hogy osszuk több részre. Ez az első rész.

Egy kicsit szétszórt, és tanácsot ad házat tervez a furnérfa a tervezők. Mivel ragasztott az egyik legjobb minőségű és legmegbízhatóbb anyagok a házak építésére. Hagyd épület fog állni, amíg csak lehet!

féle méretben

A program nanocad van egy elég nagy méretű, amelyek osztják fő csoportra:

  1. lineáris méret (vízszintes, függőleges, párhuzamos, stb);
  2. radiális méretei (átmérője, sugár, stb);
  3. ív mérete;
  4. szögméretek.

Minden méret nanocad asszociatív. Ez azt jelenti, hogy a méret függvényében változik maga a tárgy. Nézzük elképzelni a következő helyzetet: Ön hozta létre a mintát, méretezés és mentse a dokumentumot. És néhány nap múlva úgy döntött, hogy változtatni néhány részletet, például, hogy lerövidíti a hüvely néhány centiméter. Tehát, ha szerkeszteni a sort a méret, akkor automatikusan megváltozik.

Mindenesetre, meg van írva a kézikönyvben. De hogy őszinte legyek, így nem használja ezt a funkciót. De akkor nézd meg!

Ok komanadu „dimenziók” több szempontból is:

  1. külön testület a paneleket a rajzoló program (a főmenüben). Ez kiállították alapértelmezés szerint így könnyen látni;
  2. külön menüt;
    Méretezés rajzokon
  3. és parancssori különféle parancsokat.

Dimenzionálom rajzok egyetlen paranccsal

Hogy hívhatja ezt a parancsot:

  1. menü - autók;
  2. ikonra kattintva a foglalat méretét, csak ilyen;
  3. gépelés a parancssor levél - D, majd a pop-up ablakot, ahol kiválaszthatja a megfelelő méretű, de erről bővebben alább.
    Méretezés rajzokon

Most megtudjuk, hogyan kell használni.

Megmutatom az egyik gyors és egyszerű példát, és akkor kell választani magadnak, használja a módszert, vagy meghívjuk parancsok elkülönítve, vagy a parancssorból (mint a fenti képen).

Ahhoz, hogy a csapat megmutatta erejét, kívánatos, hogy tárgyraszter - oPRIVYaZKA. És a „Service” menü - „rajz mód” - „Tárgyraszterkövetést” jel az összes jelölőnégyzetet.

Most jön a ruhákat minták, nyitott minden, hogy van kéznél, azt használja a mintát a leckét „minta klasszikus mellény”.

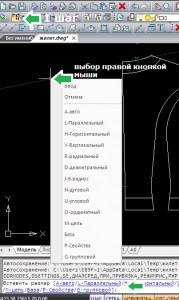

Ha igen, itt van egy menü jelenik meg a parancssorban:

amely megmutatja, milyen méretű lehet választani.


Ugyanebben a menüben lehet elérni jobb egérgombbal, ha rákattint a rajz közelében

Méretezés rajzokon

Továbbá méretezési egyes elemeinek minták - például szegmens, be kell állítani a két pontot - a kezdő- és vég. Ezek a pontok jelentik az elején a szegmens, amit mérni szeretnénk, és annak végén.

Akkor telepítenie kell a segédvonal a kívánt távolságra a forrástól, egyszerűen húzza az egeret oda-vissza, és hogyan működhet.

Méretezés rajzokon

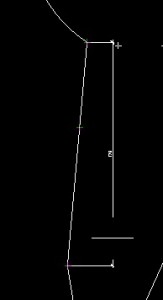

függőleges méretét -, hogy nyúlik az egeret jobbra vagy balra

De a második példa:

Méretezés rajzokon

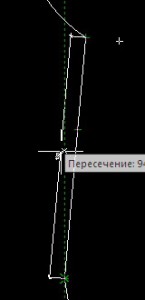

Egy párhuzamos dimenzió - jobbra és kissé lefelé

Ezután a csapat nem ér véget, és letette a sok dimenzióban, amit akar.

Egy kis trükk

Tedd le a mérete egy bizonyos hosszúságú vagy ív lehet egyetlen kattintással, csak kattints rá egyszer az egérrel, és válassza ki azt a távolságot, amely szeretné telepíteni a segédvonal. De fontos, hogy ne válassza a középpont, mivel ez a pont elfogott, mint a kezdet.

Arc - méretezve

Let méretezett ív:

Így letenni bármilyen méretben.

És az első része a téma „rajz méretezése” kész ma.
